描述：

DJ大倾角挡边带式输送机最大特点是可用于输送倾斜角度大，最大可达到90°，是大倾角输送和垂直提升物料的设备。其带宽有B300、B400、B500、B650、B800、B1000、B1200、B1400、B1600、B1800、B2000、B2200、B2400。

DJ大倾角挡边带式输送机特点：

DJ大倾角挡边带式输送机（简称为大倾角输送机）的最大特点就是可将物料大倾斜角度的输送，最大可达到90°。并且其工作原理和结构组成与通用带式输送机相同，通用输送机的传动滚筒、改向滚筒、托辊、拉紧装置、驱动装置、中间机架、中间支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等部件可与大倾角输送机互为通用。因此DJ大倾角挡边带式输送机具有：输送角度大（最大可达到90°）、结构简单、运行平稳、噪声小、能耗小、输送量大、不散料、布置灵活并且垂直的大倾角输送机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。

DJ大倾角挡边带式输送机工作原理

DJ大倾角挡边带式输送机主要由橡胶输送带、传动滚筒、改向滚筒、拉紧装置、托辊、机架以及传动装置等几部分组成。其大倾角输送带的结构是在平形橡胶输送带两侧粘上可自由伸缩展开的橡胶波形立式“裙边”，在两边的裙边之间又粘上一条条的横挡板，使之组成方型斗，这样可使物料在斗中进行连续的大倾斜角度的输送。其他工作传动原理同通用型带式输送机。

DJ大倾角挡边带式输送机的其他名称

DJ大倾角挡边带式输送机可简称大倾角传送带，大倾角输送带，大倾角输送机，也叫DJ波状挡边带式输送机，DJ波状挡边带式皮带机，DJ波状挡边带式胶带机，DJ波状挡边带式传送带，DJ波状挡边带式输送带等。

DJ大倾角挡边带式输送机适用范围：

DJ大倾角挡边带式输送机可适用于粉末状、颗粒状、块状等，最大输物料块度为550mm，堆积比重为0.5-2.5t/m3的各种散状物料。适用角度为0°到90°之间，可输送的物料如煤、碎石、矿石、沙子、砂、水泥、化肥、碎玻璃、粮食等等。

DJ大倾角挡边带式输送机适用行业：

DJ大倾角挡边带式输送机在冶金、煤炭、电力、建材、建筑、化工、轻工和粮食等广泛的行业内适用。

DJ大倾角带式输送机适用环境：

DJ大倾角挡边带式输送机不仅可适用于一般常温环境（封闭或开放性环境），还可根据特殊环境来选用特种输送带、特殊的裙边、挡板并配合选用相应的防护措施来达到耐热、耐寒、防腐、防爆和阻燃等条件的要求。

DTII型带式输送机组成

综述

DJ大倾角挡边带式输送机由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、改向轮和改向辊组、托辊、挡辊、拉紧装置、清扫器、机架（头架、尾架、中间架、中间架支腿、改向滚筒支架、吊架、垂直拉紧装置支架）、头部漏斗、头部护罩等装置组成。

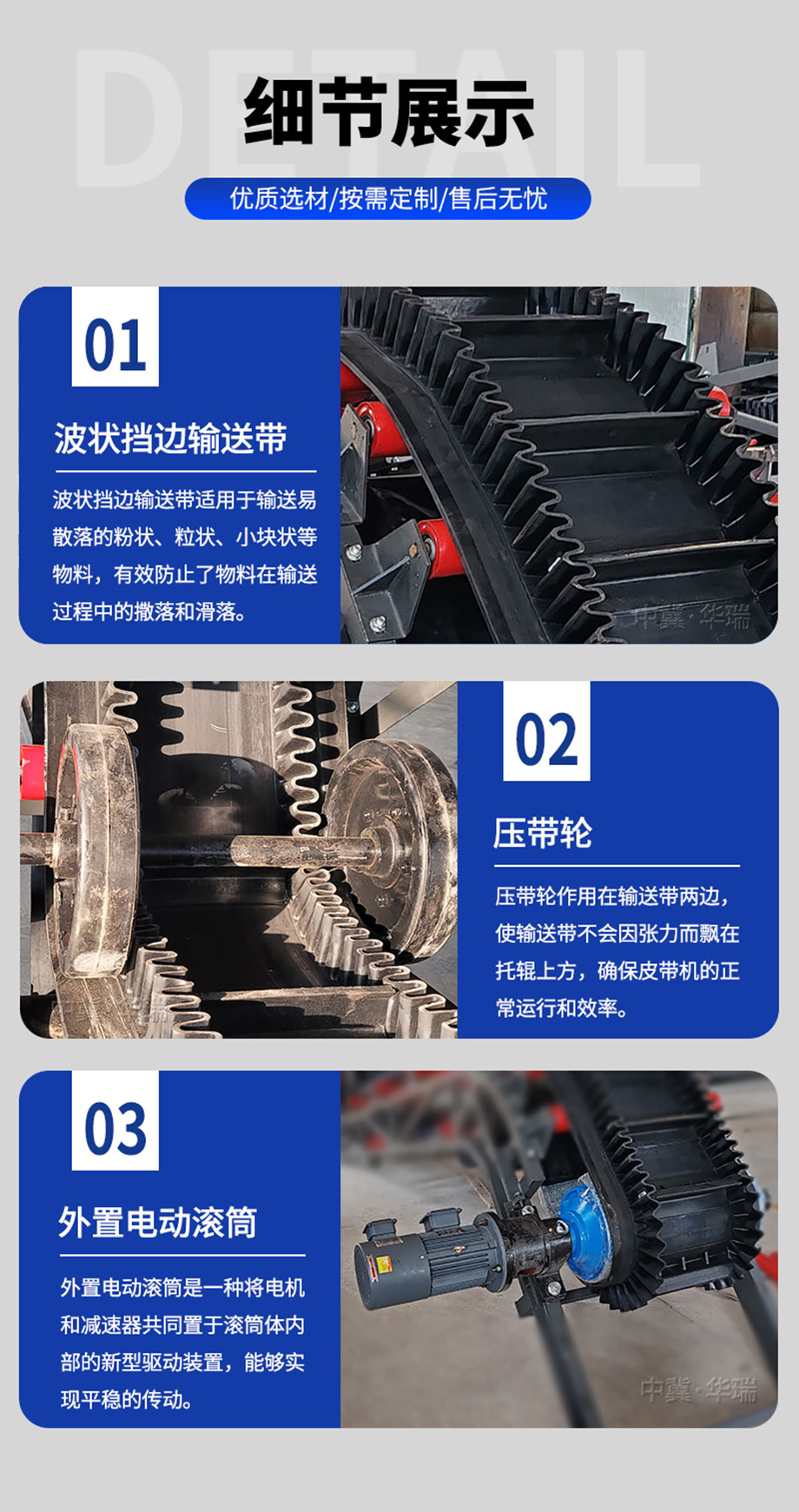

波状挡边输送带

波状挡边输送带是由基带、波状挡边、横隔板组成，波状挡边粘接在基带的两侧，横隔板按照一定的间距粘接在两侧挡边之间。波状挡边输送带是大倾角输送机的重要组成部分，它在其中起拽引和承载作用。挡板可分为：T型、TS(B)型、TC型、TCS（B）型和C型横隔板，可根据输送物料和倾角来选择不同的隔板型号。

驱动装置

是DJ大倾角挡边带式输送机中的动力部分，和通用型带式输送机的驱动装置相同，是由安装在驱动装置架上的电动机，联轴器，减速机组成，当功率不大时可采用电动滚筒替代以上装置。

滚筒

滚筒分为传动滚筒、改向滚筒。

传动滚筒即驱动滚筒是动力传递的主要部件，其作用是将驱动装置的动力通过摩擦力传递给输送带并使之运行。DJ大倾角挡边带式输送机的传动滚筒均位于头部。同一直径的传动滚筒，根据承载能力大小分为轻型、中型和重型三种。轻型传动滚筒只有单向出轴；中型和重型有单向和双向出轴两种，只是轴承处的轴径不同。传动滚筒的表面形式又可分为光面、人字型和菱形花纹橡胶覆盖面三种。

改向滚筒的作用是改变输送带的运行方向。挡边机的改向滚筒位于尾部或凹弧段的下分支，尾部的改向滚筒还用作拉紧滚筒。和传动滚筒一样，尾部的改向也分为轻型、中型和重型三种。

改向轮和改向辊组

改向轮和改向辊组用于挡边机凸弧段的下分支或凹弧段的上分支，它们托在或压在波状挡边输送带有波状挡边和横隔板的一面，其作用是改变输送带运行方向。

托辊

托辊是用于支撑输送带和带上物料，使其稳定运行。DJ大倾角挡边带式输送机中的托辊均为平形托辊。

（1）     托辊：用于支撑输送带及其上的物料；

（2）     下托辊：用于支撑回程输送带；

（3）     前倾托辊：用于纠正输送带跑偏，保证输送带稳定运行；

（4）     缓冲托辊：安装在挡边机的受料段，以减小物料的冲击；

（5）     凸弧段托辊：凸弧段托辊成组使用，起到改向滚筒的作用，用于支撑凸弧段输送带及其上的物料；

（6）     凹弧段托辊：凹弧段托辊成组使用，起到改向滚筒的作用，用于压住凹弧段输送带。

挡辊

挡辊一般成组使用，用于防止输送带跑偏。在挡边机凸弧段和凹弧段的上下分支应布置一组挡辊，而且上分支每隔10组上托辊也应布置一组挡辊，下分支一般不设挡辊。

拉紧装置

它的作用有：（1）是输送带有足够的张力保证输送带和滚筒间不打滑；（2）限制输送带在各支承间的垂度使输送机正常运转，DJ大倾角挡边带式输送机采用三种拉紧装置型式：螺旋拉紧，车式拉紧。

清扫器

清扫器的作用就是清扫输送带上黏附的物料，DJ大倾角挡边带式输送机有头部清扫器（也叫振动清扫器）和尾部清扫器（也叫空段清扫器）两种。

机架

（1）    头架：用于支撑头部滚筒和连接中间架

（2）    尾架：用于支撑尾部滚筒和连接中间架

（3）    中间架：用于支撑托辊

（4）    中间架支腿：用于支撑中间架

头部漏斗、头部护罩：

用于防尘和导料

导料槽：

用于喂料、防尘和导料。
