描述：

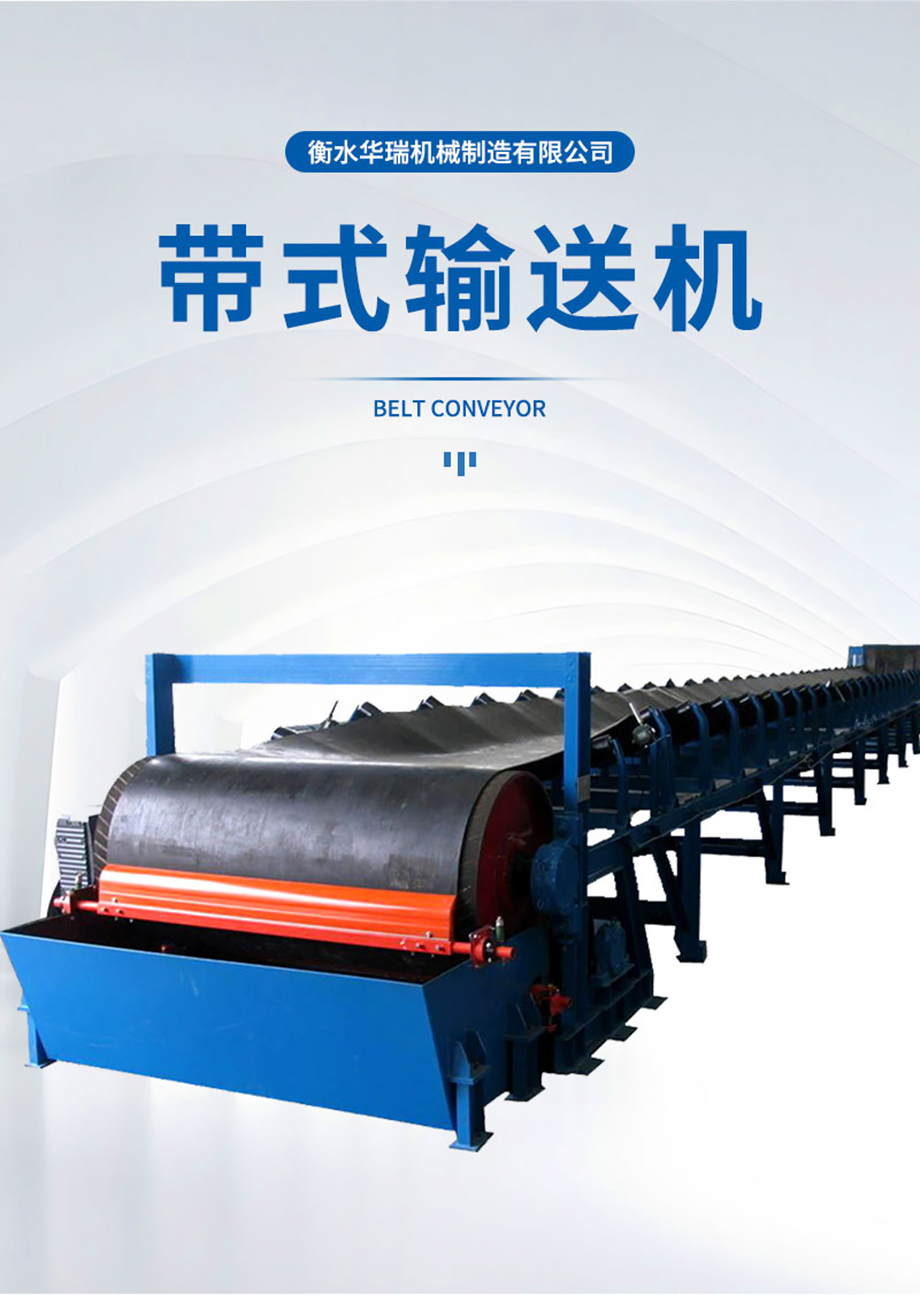

TD75型带式输送机是一般用途的带式输送机，其带宽有B500、B650、B800、B1000、B1200、B1400。它又有其他名称：TD75型输送机，TD75型皮带机，TD75型胶带机，TD75型输送带，TD75型传送带，TD75型胶带输送机，TD75型皮带输送机

TD75型带式输送机特点：

TD75型带式输送机属于一般通用型带式输送机。是散料、块料、袋料等物料理想的高效连续传送设备，与机车或人力运输相比，TD75型带式输送机具有输送距离长、运量大、可连续输送等优点，并且运行可靠，容易组成自动化和集中化控制。当输送能力和运距较大时，TD75型带式输送机还可配置中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送使用，也可多机组合成水平、倾斜或带有角度的运输要求来完成物料的输送。

TD75型带式输送机工作原理

TD75型带式输送机主要由橡胶输送带、传动滚筒、改向滚筒、拉紧装置、托辊、机架以及传动装置等几部分组成。

橡胶输送带缠绕经过两端滚筒后，用专用胶带卡子或冷粘粘接或硫化方法，将两头接在一起，使橡胶输送带成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将橡胶输送带拉紧，且拉到一定的张力。当传动滚筒被电动机带动而旋转时，借助于传动滚筒与橡胶输送带之间的摩擦力带着胶带连续运转，从而将装到胶带上的物料、货载从卸料处卸载，完成传送工作。

TD75型带式输送机的其他名称

TD75型带式输送机可简称传送带，输送带，输送机，也叫TD75型固定式皮带输送机，TD75型固定式胶带输送机，TD75型固定式输送机，TD75型胶带输送机，TD75型皮带输送机。

TD75型带式输送机适用范围：

TD75型带式输送机可适用于粉末状、颗粒状、块状等散状物料、袋装物料或成件物品（如输送煤、碎石、矿石、沙子、砂、水泥、化肥、碎玻璃、粮食等等）的水平运输或倾斜运输。且根据输送工艺的要求，可以单机输送使用，也可多机组合成水平、倾斜或带有角度的运输要求来完成物料的输送。

TD75型带式输送机适用行业：

TD75型带式输送机在冶金、煤炭、矿山、矿井、港口、电力、建材、化工、轻工、粮食和机械等广泛的行业内适用。

TD75型带式输送机适用环境：

TD75型带式输送机不仅可适用于一般常温环境（封闭或开放性环境），还可根据特殊环境来选用特种输送带并配合选用相应的防护措施来达到耐热、耐寒、防腐、防爆和阻燃等条件的要求。

TD75型带式输送机技术优势

TD75型带式输送机运行可靠。它能用于需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂内各种散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合如果设备停机，其损失是巨大的，所以必须选用结构和质量可靠的输送设备，而TD75型带式输送机是完全适用此类型场合的输送设备。

TD75型带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。

根据工艺流程的要求，TD75型带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。当同时在几个点向输送带上加料（如选煤厂煤仓下的输送机）或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时，TD75型带式输送机就成为一条主要输送干线。

TD75型带式输送机可以在贮煤场料堆下面的巷道里取料，需要时，还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出，也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。

常见的布置形式

TD75型带式输送机组成

综述

TD75型带式输送机由输送带、驱动装置、滚筒、托辊、拉紧装置、清扫器、卸料装置、制动及逆止装置、机架（头架、尾架、中间架、中间架支腿、改向滚筒支架、吊架、垂直拉紧装置支架）、头部漏斗、头部护罩、导料槽等装置组成。另有可逆配仓式输送机。

输送带

输送带通常采用橡胶带，向上输送散粒料的倾角12°～24°。对于大倾角输送可用裙边橡胶带。作用：在TD75型带式输送机中起拽引和承载作用。

驱动装置

是TD75型带式输送机中的动力部分，是由安装在驱动装置架上的电动机，联轴器，减速机组成，或可采用电动滚筒可替代以上装置。

滚筒

滚筒分为传动滚筒、改向滚筒。

传动滚筒是动力传递的主要部件，输送带借其与滚筒之间的摩擦力而运行。TD75型带式输送机的传动滚筒有钢板和铸铁两类，在此两类中又分为胶面和光面，胶面滚筒式为了增加滚筒和输送带之间的附着力。

改向滚筒式用于改变输送带的运行方向，或是增加输送带与传动滚筒的包角（这类滚筒又叫增面滚筒），TD75型带式输送机改向滚筒有钢板和铸铁两种。

托辊

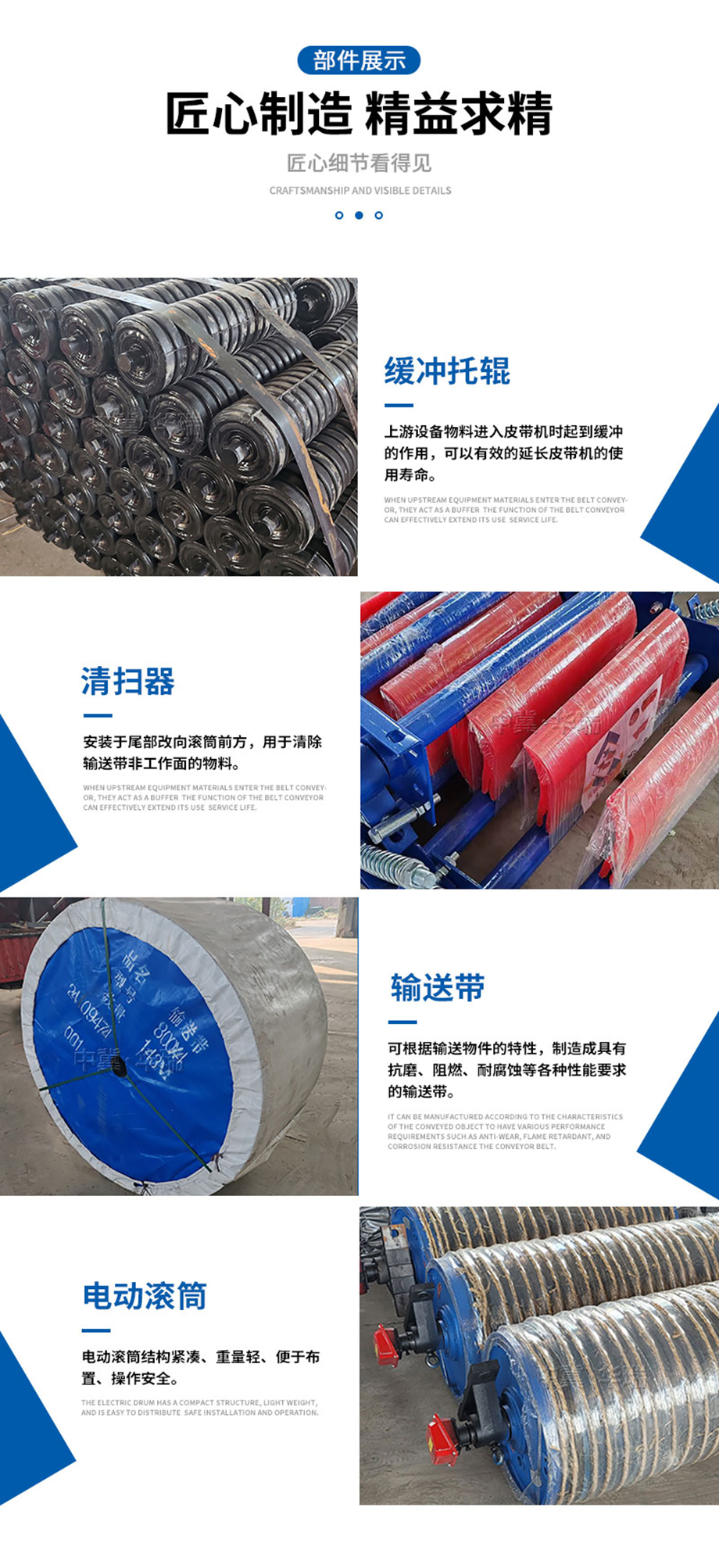

用于支撑输送带和带上物料，使其稳定运行，槽形托辊用于输送散状物料；平行托辊用于输送成件物品；调心托辊用于调整输送带，是他保持正常运行，不致跑偏；缓冲托辊装于输送机受料处，以保护输送带，延长输送带的使用寿命，TD75型带式输送机有槽型托辊，上平行托辊，下平行托辊，槽型调心托辊，上平行调心托辊，下平行调心托辊，缓冲托辊，重型缓冲托辊等八种结构类别。

拉紧装置

它的作用有：（1）是输送带有足够的张力保证输送带和滚筒间不打滑；（2）限制输送带在各支承间的垂度是输送机正常运转，TD75型带式输送机采用三种拉紧装置型式：螺旋拉紧，车式拉紧和垂直拉紧。

清扫器

其作用时清扫粘附在输送带上的物料，TD75型带式输送机有弹性清扫器，空段清扫器两种。

卸料装置

用于非头部漏斗卸料的输送机中间卸料，本系列有犁式卸料器，卸料车和中兴卸料车三种。

可逆配仓皮带机

此输送机可前后卸料，并且可以前后移动，主要用于各个仓口卸料。

制动及逆止装置

此类装置可根据需要可加可不加，用时防止倾斜输送机停车是发生倒转的装置，TD75型输送机的逆止装置有滚柱逆止器，带式逆止器两种；TD75型输送机的制动装置为液压电磁闸瓦制动器（一般重型输送机采用）。

机架

（1）    头架：用于支撑头部滚筒和连接中间架

（2）    尾架：用于支撑尾部滚筒和连接中间架

（3）    中间架：用于支撑托辊

（4）    中间架支腿：用于支撑中间架

（5）    改向滚筒支架、吊架：用于部位安装改向滚筒

（6）    垂直拉紧装置支架：用于垂直拉紧装置的主要机架

头部漏斗、头部护罩：

用于防尘和导料

导料槽：

用于喂料、防尘和导料。
